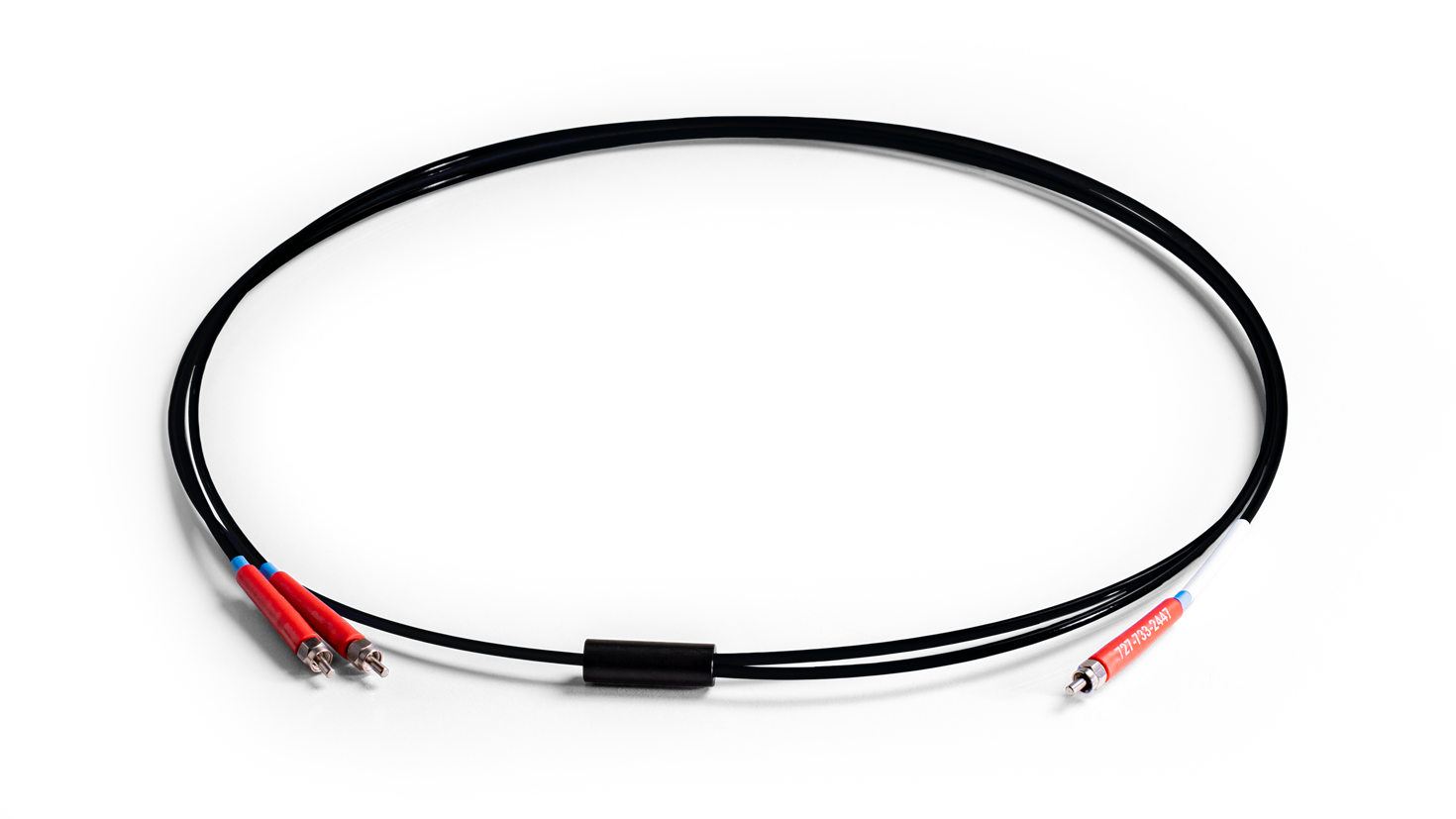

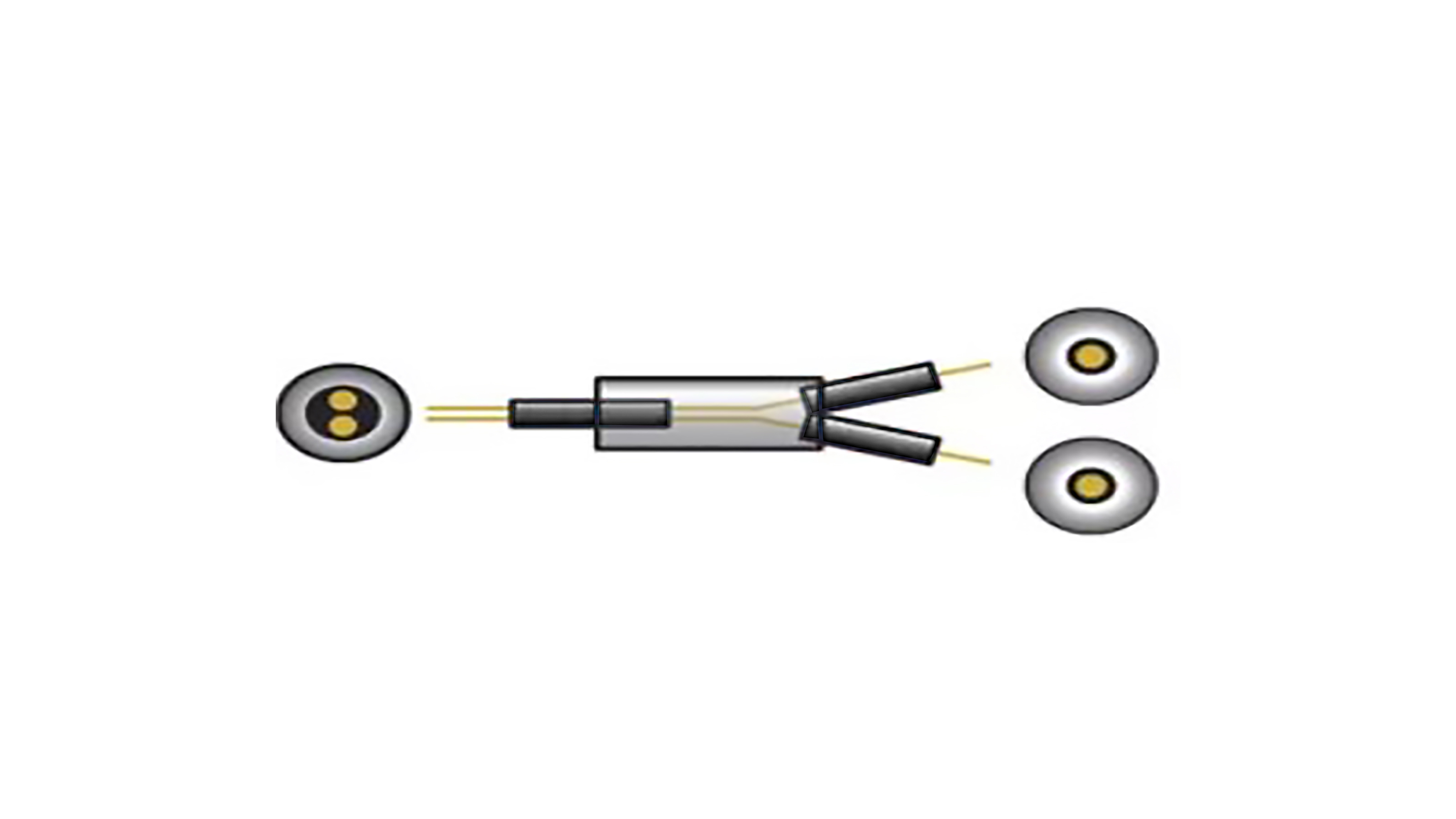

2分岐光ファイバアセンブリは、共通端子に2本ファイバが並んでおり、分岐側の端子でそれぞれ1本ずつに分岐しています。アプリケーションのニーズに応じて、分岐側で使用されるファイバの種類(透過帯域別タイプ)は同じにすることも、別にすることもできます。
可視-近赤外2分岐ファイバは、400-2100nmで効率的に透過するLow OH含有の光ファイバです。
分岐ファイバは、単一の光源から 2つの異なる場所に等量の光を送る場合、または単一のサンプルから異なる波長範囲用に構成された2つの分光器に光を送る場合に適しています。
概要
プレミアムグレードVIS-NIR2分岐ファイバラインナップ
| 型番 | 波長範囲 | ファイバコア径 | クラッド厚 | バッファ材 | 主要バッファ外径 | 最大外径 | 長さ | ジャケット | コネクタ | 最高温度 | NA | 全角 | 長期曲げ半径 | 短期曲げ半径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QBIF50-VIS-NIR | 400 - 2100 nm | 50 μm ± 5 μm | 35 μm ± 0.5 μm | ポリイミド | 17 μm ± 5 μm | 155 μm | 2 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| QBIF200-VIS-BX | 400 - 2100 nm | 200 μm ± 4 μm | 10 μm ± 4 μm | ポリイミド | 10 μm ± 5 μm | 243 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 8 cm | 4 cm |
| QBIF200-VIS-NIR | 400 - 2100 nm | 200 μm ± 4 μm | 10 μm ± 4 μm | ポリイミド | 10 μm ± 5 μm | 243 μm | 2 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 8 cm | 4 cm |
| QBIF400-VIS-BX | 400 - 2100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| QBIF400-VIS-NIR | 400 - 2100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 2 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| QBIF600-VIS-BX | 400 - 2100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 2 m | ステンレススチールBX | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
| QBIF600-VIS-NIR | 400 - 2100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 10 μm | 720 μm | 2 m | シリコンコートスチールモノコイル | プレミアムグレード SMA 905 | 300 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
ラボラトリグレードVIS-NIR2分岐ファイバラインナップ
| 型番 | 波長範囲 | ファイバコア径 | クラッド外径 | バッファ材 | 主要バッファ厚 | 最大外径 | 長さ | ジャケット | コネクタ | 最高温度 | NA | 全角 | 長期曲げ半径 | 短期曲げ半径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BIF50-VIS-NIR | 400 - 2100 nm | 50 μm ± 5 μm | 35 μm ± 0.5 μm | ポリイミド | 17 μm ± 5 μm | 155 μm | 2 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 4 cm | 2 cm |
| BIF200-VIS-NIR | 400 - 2100 nm | 200 μm ± 4 μm | 10 μm ± 4 μm | ポリイミド | 10 μm ± 5 μm | 243 μm | 2 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 8 cm | 4 cm |
| BIF400-VIS-NIR | 400 - 2100 nm | 400 μm ± 8 μm | 20 μm ± 3 μm | ポリイミド | 20 μm ± 7 μm | 487 μm | 2 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 16 cm | 8 cm |
| BIF600-VIS-NIR | 400 - 2100 nm | 600 μm ± 10 μm | 30 μm ± 3 μm | ポリイミド | 25 μm ± 7 μm | 720 μm | 2 m | PVDF zipチューブ | SMA 905 | 100 ℃ | 0.22 | 25.4 ° | 24 cm | 12 cm |
