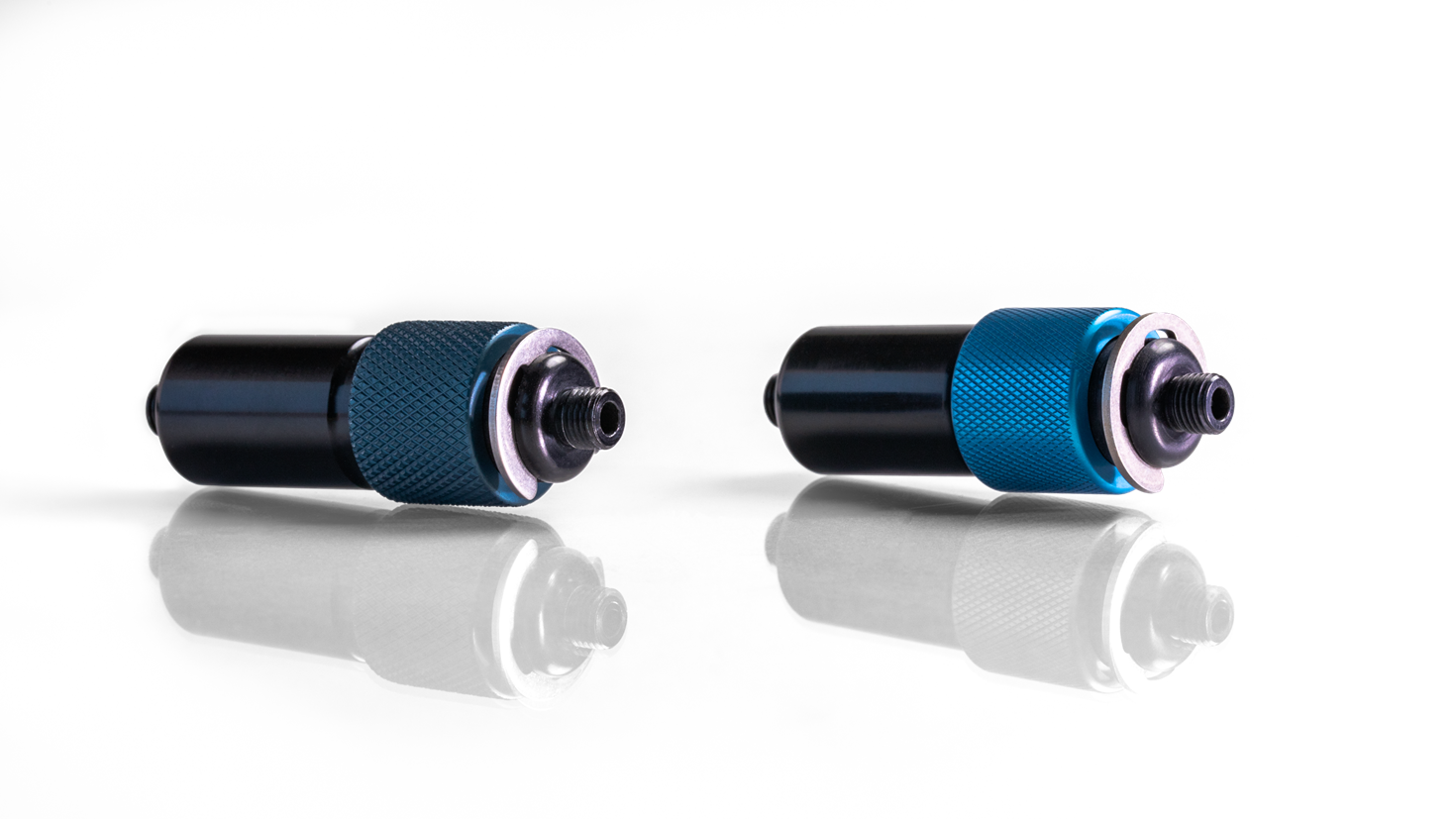

インラインフィルタホルダは、ホルダの両側で光ファイバーに接続する便利なサンプリング アクセサリです。
INLINE-SFHを使用すると、ホルダの一端を照明ファイバ(光源からの光を伝送)に接続し、もう一方の端を読み取りファイバ(分光器へ光を伝送)に接続することで、直径10-12.7mm、厚さ9mmまでの光学フィルタを測定できます。またインラインでフィルタリングして伝送波長を制御する必要のあるアプリケーションに役立ちます。
INLINE-SFHは製造中に恒久的に位置合わせされるため、追加の調整は必要ありません。最大9mm厚のフィルタを収納できるスペースがあり、一度に最大3枚のフィルターを使用できます。
概要
INLINE-SFH 仕様
| サイズ: | 57.5 mm x 19.5 mm径 |
|---|---|
| 最大フィルタ径: | 12.7 mm |
| 最大フィルタ厚: | 9 mm |
| アセンブリベース: | 6061-T6 アルミニウム DIN 1.4122 ステンレススチール製止め輪 合成石英レンズ |
| フィルタ数: | 合計厚9mmまでのフィルタを受け入れ(例:3mmフィルタ3枚) フィルタ間に挟む2つのセパレータ付属 |
| 最適なファイバ径: | 200μmまたはそれ以上のコア径 |
| 波長範囲: | 200 - 2100 nm |
| 重さ: | 24 グラム |
