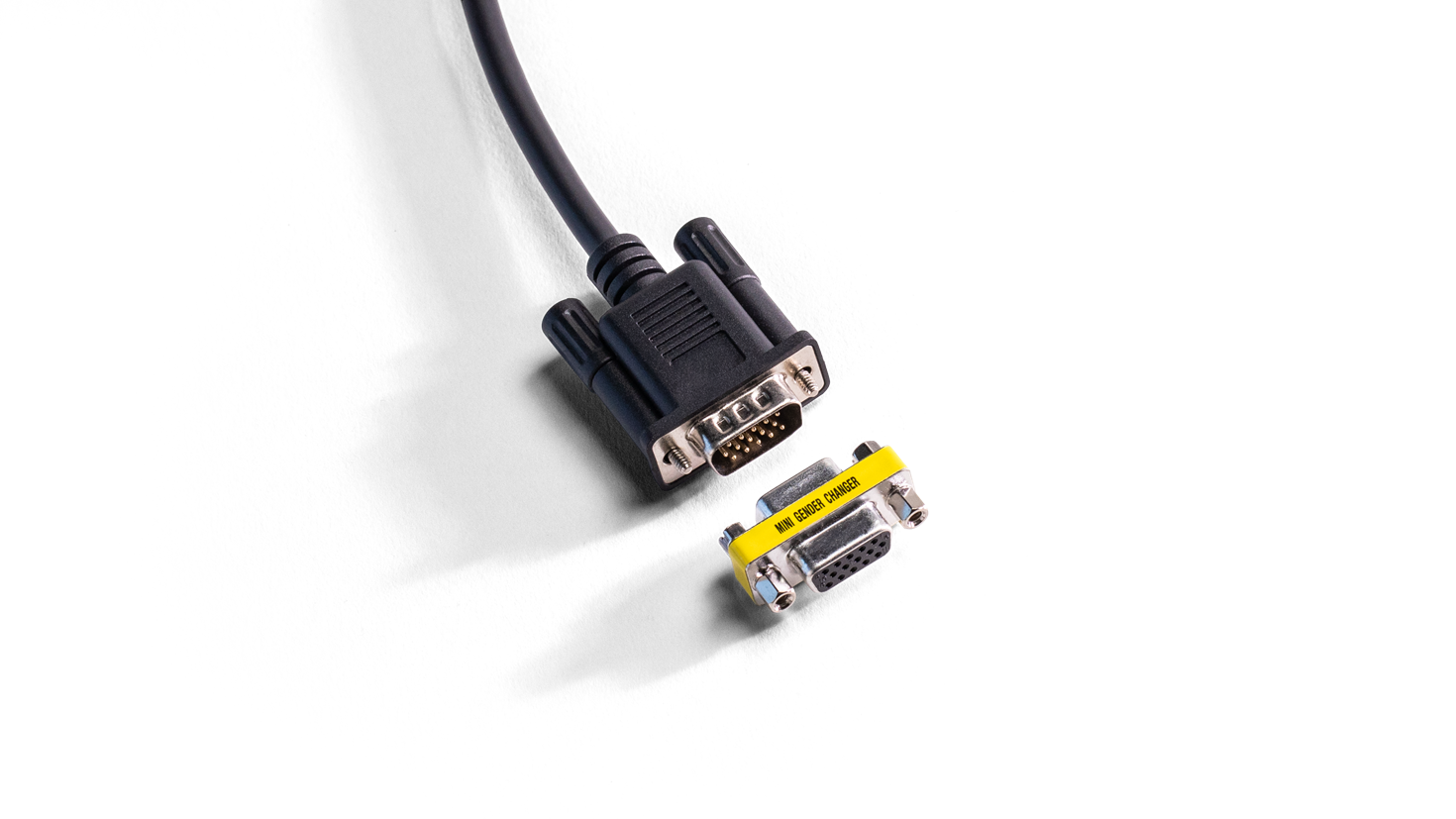

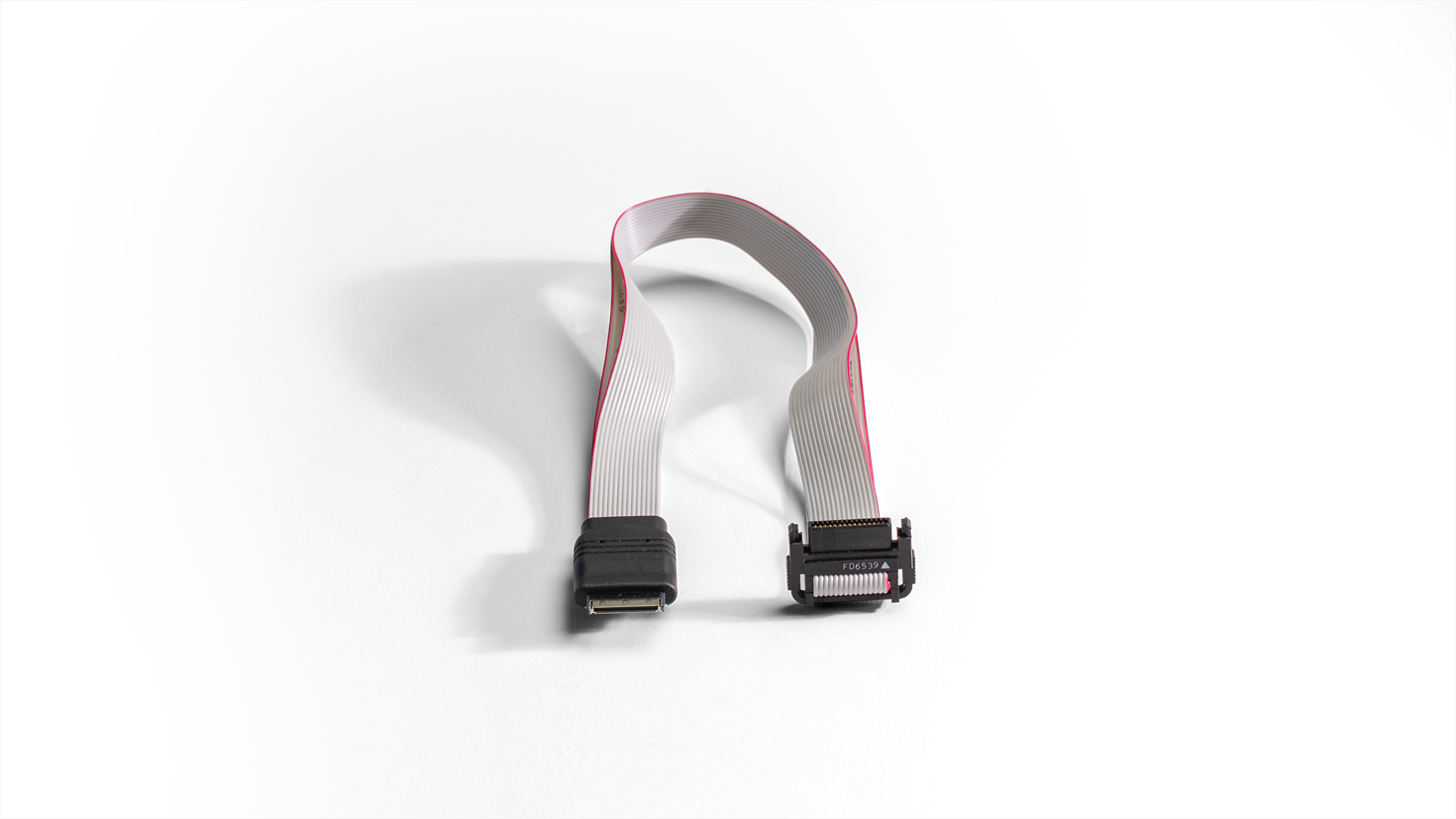

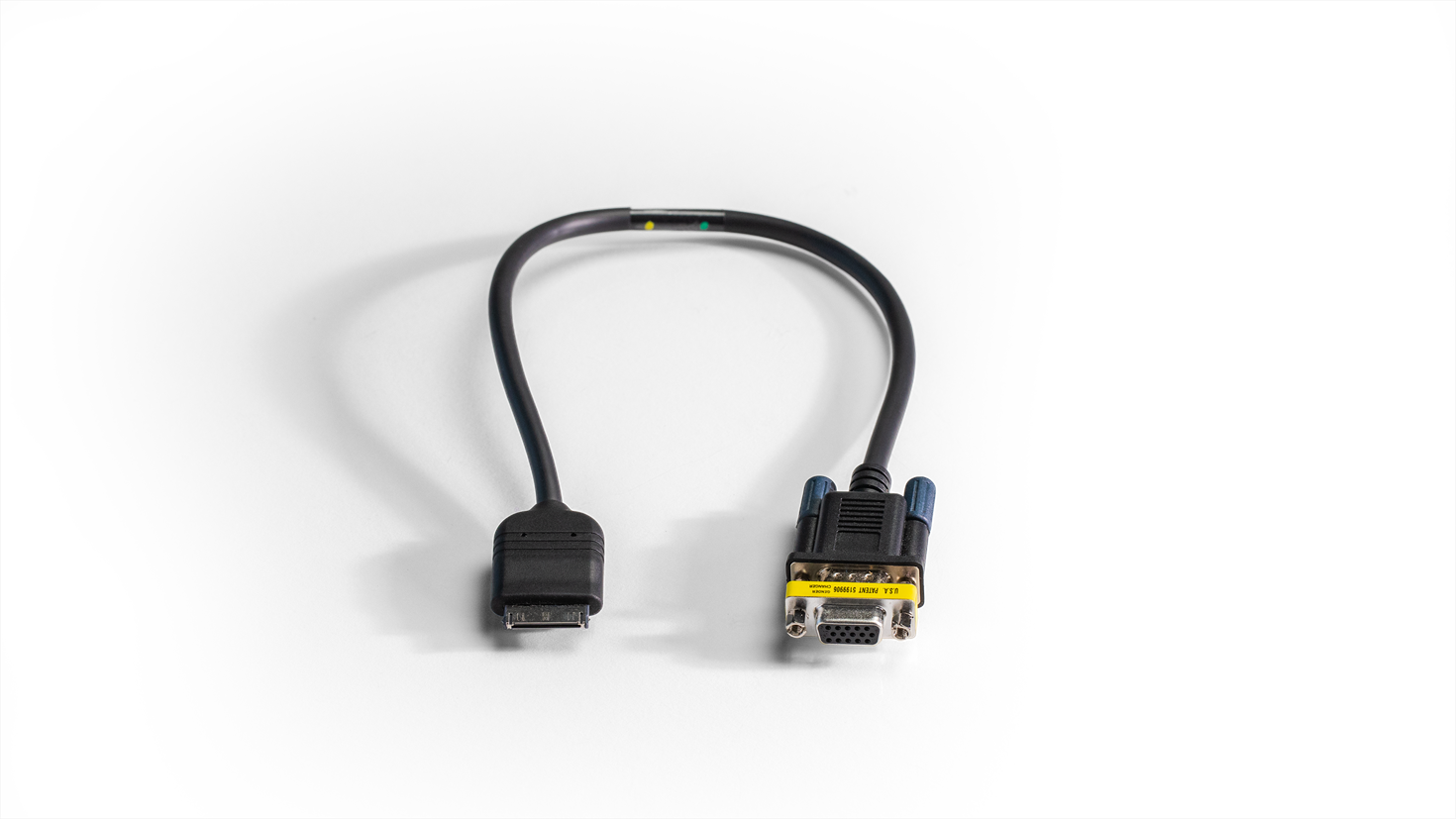

| FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-PAK50P |

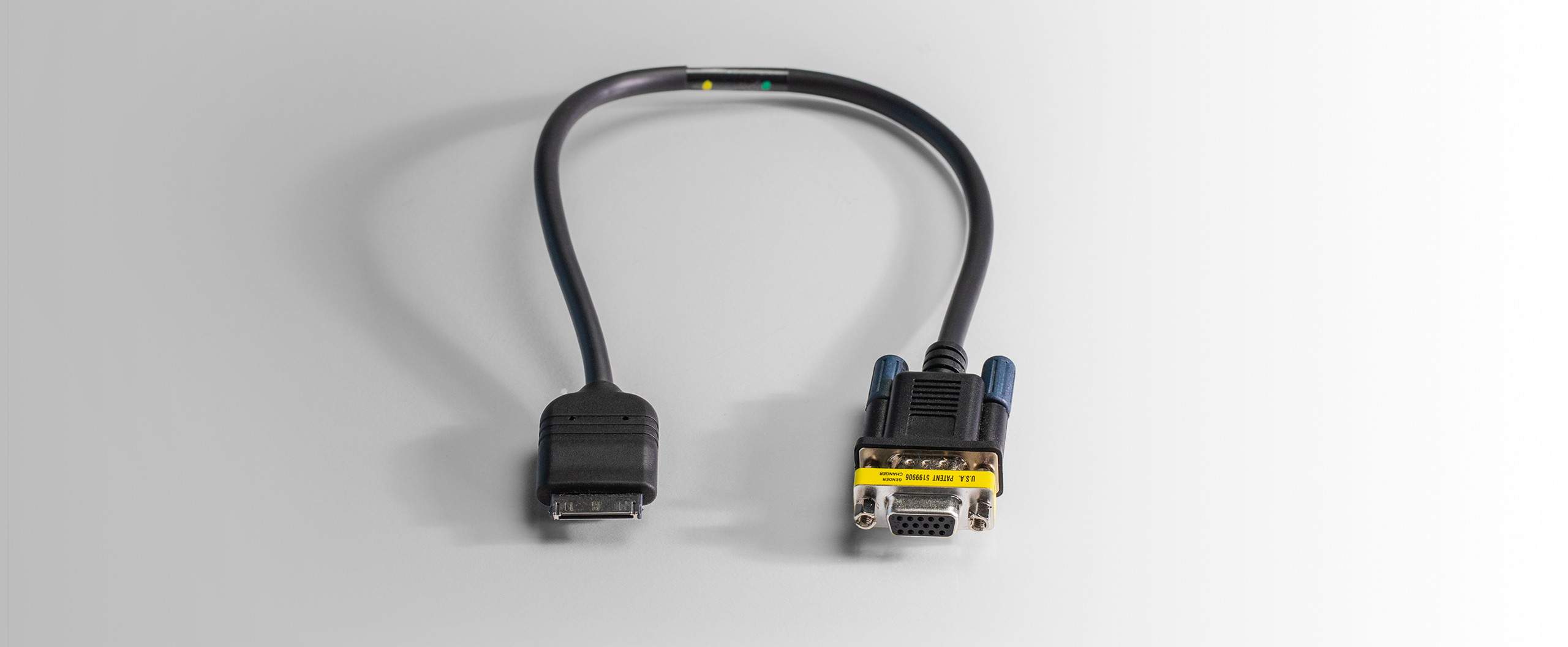

オーシャンオプティクスは、分光器やアクセサリ用の様々なアダプタやケーブルを提供しています。
ケーブルデバイスクロスマトリックス - 分光器
| 分光器モデル | DH-2000 & DH-3P シリーズ | DH-MINI | DT-MINI-2-GS | HL-2000-FHSAシリーズ | HL-3Pシリーズ | HPX (US製) | HPX (ドイツ製) | LLS | PX-2 |
|---|---|---|---|---|---|---|---|---|---|
| Flame | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P |
| HR2000+、HR4000 | DH2-HPX-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
DH2-HPX-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 | HR4-CBL-DB15 |
| Jaz | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 |
| MAYA2000PRO | DH2-HPX-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
DH2-HPX-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 | HR4-CBL-DB15 |
| NIRQuest | DH2-HPX-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
DH2-HPX-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 | HR4-CBL-DB15 |
| Ocean FX | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P |
| Ocean HDX | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4-DH-HPX | FLAME-CBL-DD4P-DB15P | FLAME-CBL-DD4P-DB15P |
| QEPRO、QE65PRO、QE65000 | DH2-HPX-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
DH2-HPX-CBL-DB15 | HR4-CBL-DB15 または DH2-HPX-CBL-DB15 |
HR4-CBL-DB15 | HR4-CBL-DB15 |
| Ocean HR | CBL-ISDF-DB15 | 適用なし | 適用なし | CBL-ISDF-DB15 | CBL-ISDF-DB15 | CBL-ISDF-DB15 | CBL-ISDF-DB15 | 適用なし | CBL-ISDF-PX-DB15 |
| Ocean SR | CBL-ISDF-DB15 | 適用なし | 適用なし | CBL-ISDF-DB15 | CBL-ISDF-DB15 | CBL-ISDF-DB15 | CBL-ISDF-DB15 | 適用なし | CBL-ISDF-PX-DB15 |
| Ocean ST | CBL-ISDF-DB15 | 適用なし | 適用なし | CBL-ISDF-DB15 | CBL-ISDF-DB15 | CBL-ISDF-DB15 | CBL-ISDF-DB15 | 適用なし | CBL-ISDF-PX-DB15 |
| STS | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 | JAZ-CBL-DB15 |
| USB2000+、USB4000 | USB-ADP-PX2 | USB-ADP-PX2 | HR4-CBL-DB15 または USB-ADP-BB |
USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 |
| USB2000 | USB-ADP-PX2 | USB-ADP-PX2 | 適用なし | USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 | USB-ADP-PX2 |
ケーブルデバイスクロスマトリックス - ケーブル
| ケーブル/アダプタ | 分光器 | 光源 | ||||||
|---|---|---|---|---|---|---|---|---|
| DH2-HPX-CBL-DB15 | HR2000+、HR4000、MAYA2000PRO、MAYA LSL、NIRQUEST、QEPRO、QE65PRO、QE65000 | DH-2000、DH-3P、HL-2000-FHSA、HL-3P、HPX | ||||||
| HR4-CBL-DB15 | HR2000+、HR4000、MAYA2000PRO、MAYA LSL、NIRQUEST、QEPRO、QE65PRO、QE65000 | DH-MINI、DT-MINI-2-GS、HL-2000-FHSA、HL-3P、HPX(ドイツ製)、LLS、PX-2 | ||||||
| FLAME-CBL-DD4-DB15P | Flame、Ocean FX、Ocean HDX | DH-MINI、DT-MINI-2-GS、HL-2000-FHSA、HL-3P、LLS、PX-2 | ||||||
| FLAME-CBL-DD4-HPX | Flame、Ocean FX、Ocean HDX | DH-2000、DH-3P、HPX | ||||||
| FLAME-CBL-DD4-PAK50 | Flame、Ocean FX、Ocean HDX | なし (BREAKOUT-BOXへ接続) | ||||||
| JAZ-CBL-DB15 | Jaz、STS | 全光源 | ||||||
| USB-ADP-PX2 | USB2000 | DH-MINI以外の全光源 | ||||||
| CBL-ISDF-DB15 | Ocean HR、Ocean SR、Ocean ST | DH-2000、DH-3P、HL-2000-FHSA、HL-3P、HPX-2000 | ||||||
| CBL-ISDF-PX-DB15 | Ocean HR、Ocean SR、Ocean ST | PX-2 | ||||||
DD4PからPAK50Pへの30ピン接続
| PAK50P | DD4 | Name |
|---|---|---|
| 1 | 25 | RS232 Rx |
| 2 | 24 | RS232 Tx |
| 3 | 8 | GPIO 2 |
| 4 | 40 | Vusb |
| 5 | 1 | GND |
| 6 | 21 | 12C SCL |
| 7 | 6 | GPIO 0 |
| 8 | 22 | 12C SDA |
| 9 | 7 | GPIO 1 |
| 10 | 2 | External Trigger In |
| 11 | 9 | GPIO 3 |
| 12 | 40 | Vusb |
| 13 | 17 | SPI MOSI |
| 14 | 40 | Vusb |
| 15 | 19 | SPI MISO |
| 16 | 11 | GPIO 4 |
| 17 | 4 | Single Strobe |
| 18 | 12 | GPIO 5 |
| 19 | 16 | SPI CLK |
| 20 | 3 | Continuous Strobe |
| 21 | 18 | SPI CS |
| 22 | 13 | GPIO 6 |
| 23 | 28 | Reserved (do not connect) |
| 24 | NC | Reserved (NC) |
| 25 | 5 | Lamp Enable |
| 26 | 14 | GPIO 7 |
| 27 | 10 | GND |
| 28 | NC | Reserved (NC) |
| 29 | 15 | GND |
| 30 | NC | Reserved (NC) |
DD4 の場合、シールドが付属している場合は、シールドをコネクタ ケースに接続します。
DD4PからDB15への15ピン接続
| 15 PIN | DD4 | Name |
|---|---|---|
| 1 | 4 | Single Strobe |
| 2 | 3 | Continuous Strobe |
| 3 | 40 | Vusb |
| 4 | 2 | External Trigger In |
| 5 | 2 | External Trigger In |
| 6 | 7 | GPIO 1 |
| 7 | NC | Reserved (NC) |
| 8 | 2 | External Trigger In |
| 9 | 8 | GPIO 2 |
| 10 | 1 | Ground |
| 11 | 22 | 12C SDA |
| 12 | 21 | 12C SCL |
| 13 | 5 | Lamp Enable |
| 14 | NC | Reserved (NC) |
| 15 | 11 | GPIO 4 |
DD4 の場合、シールドが付属している場合は、シールドをコネクタ ケースに接続します。
