Single-point Reflection Stage

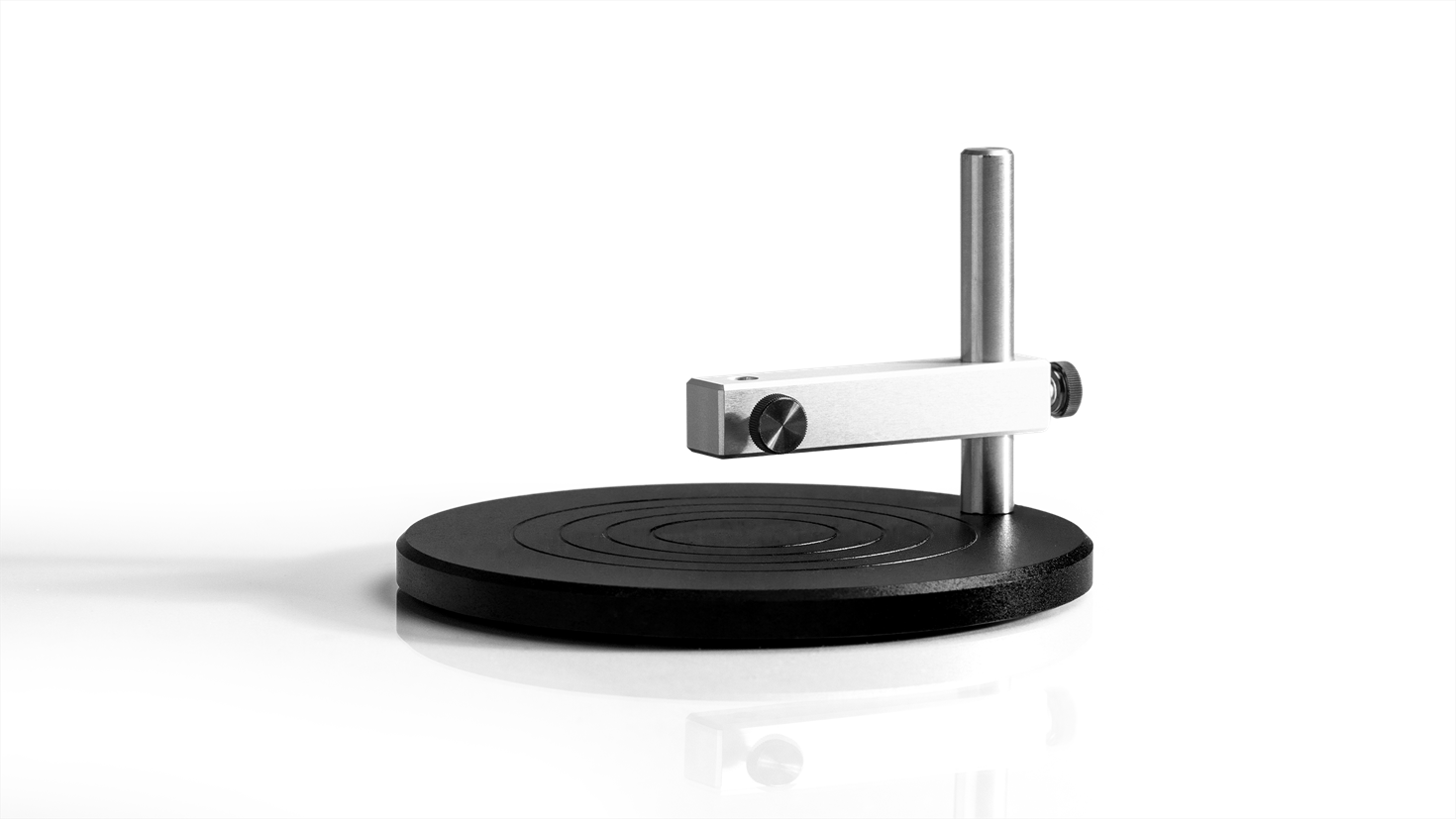

STAGE シングルポイント反射ステージ

オーシャンオプティクスのシングルポイント反射ステージは、最高150mmまでの径の光学レイヤーおよびその他のサブストレートの反射測定用のプローブホルダです。

簡易ダークリファレンス取得を可能にしたオプトシリウスオリジナルのダークボックス付きステージもご利用可能です。

プローブホルダは、ファイバ光学プローブおよび最高6.35mm径までのサンプリングデバイスに対応しており、~63.5mmもの高さの調節のためにステンレススチールのポストを上下にスライドさせられます。

反射ステージは、円形サンプルの位置を定めるときにガイドとして機能するための異なる径を持った同心円に刻み目をつけられた陽極処理されたベースプレートを持っています。

仕様

STAGE シングルポイント反射ステージ 仕様
サイズ (ベース): 径 152.4 mm
サイズ (サンプルエリア): 径 101.6 mm *
重量: 620 g
高さ: 63.5mmまで調節可能なレール高

* 刻み目をつけられた同心円のエリアを示します。おそらくサンプルのために全ベースプレートエリアをご使用いただけます。
