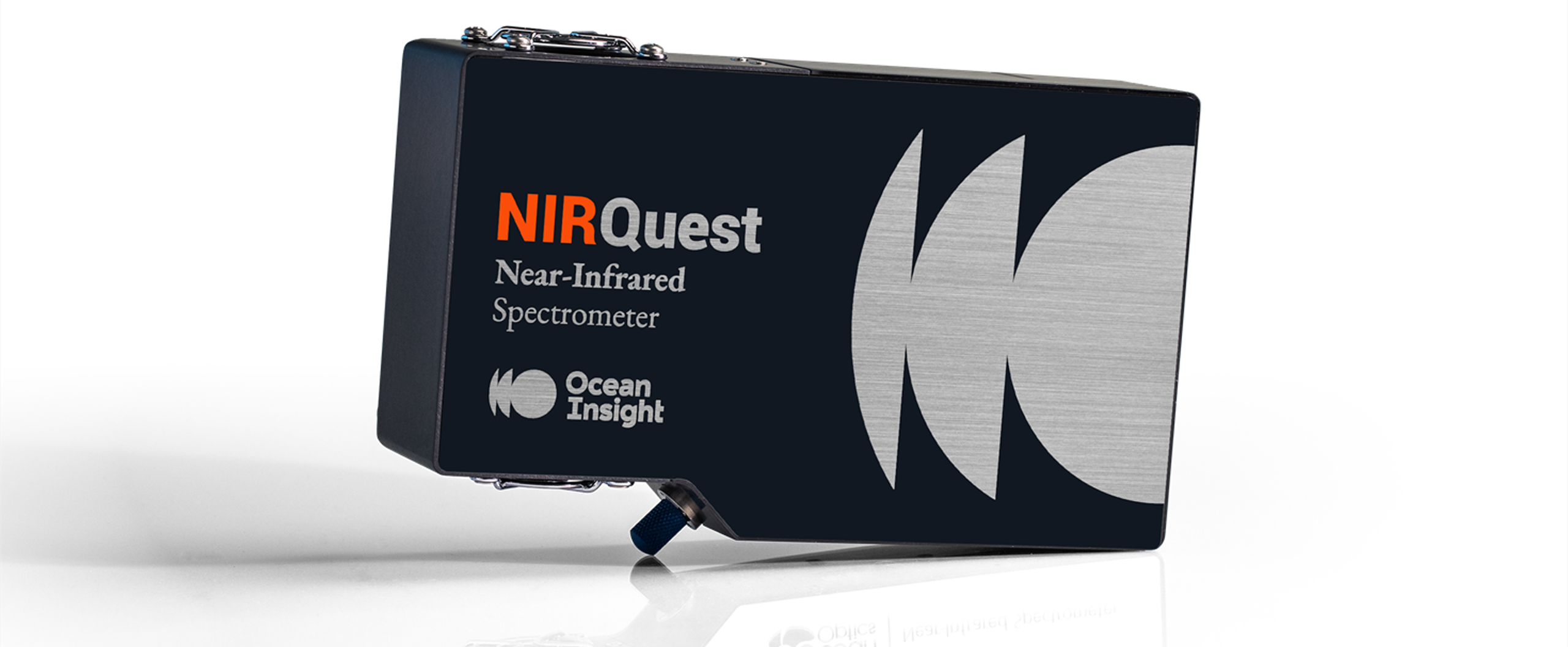

NIRQuest+はオーシャンオプティクスの次世代近赤外分光器モデルです。NIRQuest+シリーズは光学ベンチの設計を改良し、高感度性能を実現しました。



NIRQuest+は、900-2500nmの波長範囲をカバーし、その中から広帯域仕様や狭帯域高分解能仕様など、ご用途や目的に応じて波長範囲をご選択いただける仕様選択型モデルと、汎用的な3種類の波長範囲にあらかじめ組み上げた仕様固定型モデルをご用意しております。



特にこれら3種類の仕様固定型モデルは、果物のソーティングにおける含水量や、プラスチックのリサイクル、化学濃度測定などのむアプリケーションに適しており、例えばコンベヤー上で、あるいは流動するサンプルのような研究室内やラインでもご使用いただけます。



概要

• ◆ 高感度 - 光学ベンチとアパーチャー設計を改良し、分光器感度を大幅に向上しました
• ◆ 微弱光検出 - 近赤外の微弱な光を検出し、より短い露光時間で必要なスペクトルを収集します
• ◆ 熱安定性 - -20℃までの熱電冷却により低暗電流性能を実現しました
• ◆ 信頼性 - 低暗電流を可能にするため-20℃まで冷却する信頼性の高い近赤外分光器です
• ◆ 高速分光処理 - 高速データ転送は計量化学モデルを用いるアプリケーションに最適です
• ◆ モジュール式 - アプリケーションに適したディテクタ、グレーティング、スリットサイズを選んで分光器を構築できます
• ◆ 短納期仕様固定モデル - あらかじめ組み上げた汎用的な下記仕様は短納期でご提供可能です
• ■ 900-1700 nm：NIRQuest+1.7
• ■ 900-2100 nm：NIRQuest+2.2
• ■ 900-2500 nm：NIRQuest+2.5
• ◆ 柔軟性 - スリットサイズを交換可能な設計、およびオプションで測定制御に順応可能な内部シャッタを追加可能



NIRQuest+ 仕様

分光
モデル	NIRQuest+1.7	NIRQuest+2.2	NIRQuest+2.5
波長範囲(ディテクタ):	900 - 1700 nm	900 - 2200 nm	900 - 2500 nm
光学分解能(標準仕様):	3.13 nm FWHM	5.47 nm FWHM	6.25 nm FWHM
露光時間:	1 m秒 - 120 秒	1 m秒 - 1 秒	1 m秒 - 200 m秒
入力ファイバコネクタ:	SMA 905
S/N比:	13000:1	10000:1	10000:1
ディテクタ・グレーティング・スリット
ディテクタ:	InGaAs リニアアレイ
グレーティング:	標準：NIR3 オプション：NIR10、NIR11、NIR12、NIR13、NIR14	標準：NIR2 オプション：NIR3、NIR10、NIR11、NIR12、NIR13、NIR14	標準：NIR1 オプション：NIR2、NIR3、NIR10、NIR11、NIR12、NIR13、NIR14
スリット:	25 μm (標準)；10、50、100、200 μm (オプション)
オーダーソーティング:	OF1-RG830 ロングパスフィルタ
サイズ
大きさ:	182 mm x 110 mm x 47 mm
重さ:	1.18 kg (電源別)





仕様選択型NIRQuest+：グレーティング・スリット幅・光学分解能リスト



仕様選択型モデルのNIRQuest+は、ご用途に合わせてグレーティング(波長範囲)とスリット幅をお選びいただけます。またその組み合わせによって光学分解能が決まります。長波長上限：～1.7μm、～2.2μm、～2.5μmによって3種類のディテクタからお選びいただけます。



最良効率範囲は、グレーティングの反射光率が30％以上の波長範囲です。これは測定波長範囲とは異なります。分光レンジはディテクタに照射される波長幅です。測定できる波長範囲の幅に相当します。リストの光学分解能は参考値です。NIR1はNQ512-2.5専用のグレーティングです。NIR2はNQ512-2.2またはNIR512-2.5で選択可能です。NIR14はNQ512-1.7専用のグレーティングです。



グレーティング	最良効率範囲 [nm]	分光レンジ [nm]	スリット幅別光学分解能 (FWHM) [nm]					ブレーズ波長 [nm]	刻線数 [lines/mm]
			10 μm	25 μm	50 μm	100 μm	200 μm
NIR1	1075-2500	1600	4.06	6.25	7.19	13.13	24.69	1700	75
NIR2	900-2050	1200	3.05	4.69	5.39	9.84	18.52	1600	100
NIR3	900-1700	800	2.03	3.13	3.59	6.56	12.34	1100	150
NIR10	750-2200	380-350	0.96	1.48	1.71	3.12	5.86	1200	300
NIR11	980-2500	290-240	0.74	1.13	1.30	2.38	4.47	1600	400
NIR12	900-2500	220-160	0.56	0.86	0.99	1.80	3.39	1370	500
NIR13	800-2500	180-100	0.46	0.70	0.81	1.48	2.78	1200	600
NIR14	900-1700	90-50	0.23	0.35	0.40	0.74	1.39	1310	1000





仕様固定型NIRQuest+：ラインナップ



NIRQuest+シリーズには、3種類のディテクタの検出可能範囲をフルに生かした仕様固定型モデルをご用意しています。仕様固定型モデルはメーカー在庫となるため、短納期でご提供可能です。
